CANT z506, Παξοί – Paxi Island

Aviation Arcaeology logo new



 Κείμενο: Νίκος Καρατζάς



Greek flagΜέρη Ιταλικού υδροπλάνου εντοπίστηκαν στη θαλάσσια περιοχή των Παξών από το καταδυτικό κέντρο Paxos Oasis Sub.  Από την ανάλυση των φωτογραφιών που στάλθηκαν σε εμάς πιθανολογείται ότι τα μέρη του αεροσκάφους προέρχονται από CANT z506.



Aviation Archaeology in Greece _cant z_SM79



CANT z506 : Wingspan: 26 m      Length: 19 m

Στην περιοχή του ναυαγίου βρίσκονται και οι τρεις μηχανές του αεροσκάφους. Πρόκειται για αεροπορικούς κινητήρες του εργοστασίου Alfa Romeo μοντέλο 126 RC.34. Ο σχεδιασμός των κινητήρων Alfa Romeo 126 RC.34 είναι βασισμένος στους αγγλικούς κινητήρες Bristol Jupiter και Bristol Pegasus.



Alfa Romeo 126 RC 34 _Paxi Greece



Την περίοδο 1934- 1944, κατασκευάστηκαν περίπου 11.000 μονάδες και χρησιμοποιήθηκαν σε όλα τα Ιταλικά βομβαρδιστικά κατά την περίοδο του 2ου Παγκοσμίου Πολέμου.

Cant z506 Aviation Archaeoligy in Greece





Το CANT z506 ήταν εφοδιασμένο με πολυβόλα Breda SAFAT των 12.7 mm όπως αυτό που απεικονίζεται στη φωτογραφία το οποίο βρέθηκε στο σημείο του ναυαγίου.

savoia-marchetti-sm-79-Gun1

To Breda SAFAT των 12.7 mm είχε βάρος 29 κιλών, ολικό μήκος 139 cm και μήκος κάννης  80 cm.

breta Safat





enlish flagAircraft wreckage possibly from CANT z506 identified by divers in the Paxi island, Ionian sea (Paxos Oasis Sub). Among the wreckage, found the three aircraft engines. These engines are Alfa Romeo Variant 126 RC.34.

Alfa Romeo built/designed a range of aircraft engines based on the Bristol Jupiter and Bristol Pegasus designs, designated Alfa 125Alfa 126Alfa 127Alfa 128Alfa 129 and Alfa 131. All these essentially similar engines were mainly fitted to Italian bombers in World War II, Alfa Romeo building around 11,000 units between 1934 and 1944.

Cant z506 - Paxi Greece

     Above: Aircraft wing fuel tanks are a major component of aircraft fuel systems

The Italian engine designation system includes a suffix indicating major components or attributes. The most common were R for Riduttore - reduction gear and C for Compressore - compressor/supercharger, followed by a number indicating the rated altitude in hundreds of metres, two speed superchargers were indicated by a double figure such as 10/34. [1]



breta-Safat

The CANT Z.506 Airone (Italian: Heron) was a triple-engine floatplane produced by CANT from 1935. It served as a transport and postal aircraft with the Italian airline “Ala Littoria”. It established 10 world records in 1936 and another 10 in 1937. During World War II it was used as a reconnaissance aircraft, bomber and air-sea rescue plane, by the Italian Regia Aeronautica and Regia Marina, Aeronautica Cobelligerante del Sud, Aeronautica Nazionale Repubblicana and the Luftwaffe. The military version revealed itself to be one of the best floatplanes ever built. Despite its wooden structure it was able to operate in very rough seas. A number of Z.506S air-sea rescue aircraft remained in service until 1959.[3]

Cant_Z506_on_Sicily_beach_front_1943

CANT z506

In the war against Greece it was used against coastal targets and the Corinth canal. It played an important part in the conquest of many Greek islands, including CorfuCephalonia and Zante. Due to its vulnerability against fighters, it was restricted to use by ‘recce’ units (Squadriglie da Ricognizione).[9]Later in the war, it was used in maritime patrol and air-sea rescue missions. The 506 was often forced to land in Spain, due to engine failure, combat damage or a lack of fuel. A special air-sea rescue version, the Z.506S Soccorso, was produced; it was used in small numbers by the Luftwaffe. [3]

[1] https://en.wikipedia.org/wiki/Alfa_Romeo_125
[2] https://en.wikipedia.org/wiki/Savoia-Marchetti_SM.79
[3] https://en.wikipedia.org/wiki/CANT_Z.506

Junkers – Ju88 Κέρκυρα – Corfu Island

Aviation Arcaeology logo new

Greek flagTo αεροσκάφος εντοπίστηκε από ομάδα ελεύθερης κατάδυσης βορειοδυτικά της Κέρκυρας.  Πρόκειται για γερμανικό ελαφρύ βομβαρδιστικό αεροσκάφος τύπου Junkers 88.

Το Ju88 ήταν δικινητήριο πολλαπλού ρόλου πολεμικό αεροσκάφος το οποίο χρησιμοποιούσε η Luftwaffe στη διάρκεια του 2ου Παγκοσμίου Πολέμου. Το Ju 88 είχε εκπέτασμα πτερύγων 18 μέτρα και μήκος 15 μέτρα ενώ η πρώτη πτήση του τύπου πραγματοποιήθηκε τον Δεκέμβριο του 1936.

To Ju88 σχεδιάστηκε για να ανταποκριθεί στις απαιτήσεις ενός μέσου βομβαρδιστικού με υψηλές ταχύτητες και ταυτόχρονα να έχει την δυνατότητα καθέτων εφορμήσεων. Ο σχεδιασμός ξεκίνησε τον Ιανουάριο του 1936, με υπεύθυνους τους WH Evers και Alfred Gassner . Το πρωτότυπο του Junkers Ju 88Α / Ju 88V12 πέταξε για πρώτη φορά στις 21 Δεκεμβρίου 1936, με κινητήρες από την Daimler-Benz DB 600A, με απόδοση 1.000 ίππων. Δυστυχώς κατά την δοκιμή το πρωτότυπο συνετρίβη. Ένα χρόνο μετά, τον Σεπτέμβριο του 1937, ολοκληρώθηκε ένα νέο πρωτότυπο στο οποίο χρησιμοποιήθηκαν κινητήρες Junkers Jumo 211, με απόδοση 1.200 ίππων. Το πρωτότυπο Ju 88 τον Μάρτιο του 1939 θέτει, ορίζει νέο ρεκόρ μεταφέροντας 2 τόνους σε μία κυκλική διαδρομή 1000 χιλιομέτρων με μέση ωριαία ταχύτητα 320mph/517kph. Η Junkers Flugzeug und Motorenwerke AG σταμάτησε την παραγωγή το 1945. Η συνολική παραγωγή του Ju88 έφτασε τα 10.774 αεροσκάφη.

Junkers_Ju88_medium_bomber_2

Το Ju 88 βρίσκεται σε αντίστροφος θέση ως προς το βυθό. Στα φτερά διακρίνεται η έδραση των κινητήρων, οι θέσεις ανάκλησης των τροχών καθώς και οι βάσεις βομβών.

Junkers-88-medium-bomber

Στο πίσω μέρος της φωτογραφίας διακρίνεται ο ουραίος τροχός. Η καταπακτή (bomb bay) από την οποία γινόταν οι ρίψεις βομβών είναι ανοικτή ενώ τα flaps έχουν αποκολληθεί. Το ουραίο τμήμα του αεροσκάφους έχει παραμείνει σχεδόν ανέπαφο.

Junkers 88 Corfu Island

Oι φωτογραφίες τεκμηρίωσης είναι του Αλέξανδρου Βλάχου.

Δεν έχουν βρεθεί τα ακριβές στοιχεία του Ju 88. Κάποιες απώλειες Ju 88 στην ευρύτερη περιοχή που μπορεί να ταυτιστούν με το αεροσκάφος είναι:

  • Ju 88, Werk # 5277 το οποίο άνηκε στην LG 1 - Lehrgeschwader 1 (Demonstration Wing 1), όπου στις 26 Ιουνίου 1941 πραγματοποίησε αναγκαστική προσγείωση λόγω βλάβης.
  • Ju 88 A4, Werk # 3684 (B3+RL) . To Ju 88 άνηκε στις δυνάμεις της I/54 Kampfgeschwader / 3 Staffel, στις 21/08/1942 δέχτηκε πυρά ενώ πετούσε στη θαλάσσια περιοχή της Κέρκυρας.

To Ju 88D1 βασίζεται στην έκδοση του Ju 88 Α-4. Βελτιωμένη έκδοση με μεγαλύτερο άνοιγμα των φτερών λόγω επανασχεδιασμού ακροπτερυγίων. Ισχυρότερος αμυντικός οπλισμός. Κινητήρες Jumo 211 J-1 ή J-2 κινητήρες (1410 hp) με ξύλινες έλικες.  Ενισχυμένο σύστημα προσγείωσης. Πρόβλεψη για τέσσερις εξωτερικές βάσεις βομβών.

enlish flagΤhe aircraft was found northwest of Corfu from Freediving team.

This is German light bomber Junkers 88 aircraft type. The Junkers Ju 88 was a German World War II Luftwaffe twin-engined multirole combat aircraft. Designed by Junkers Flugzeug- und Motorenwerke (JFM) in the mid-1930s to be a so-called Schnellbomber (“fast bomber”) which would be too fast for any of the fighters of its era to intercept, it suffered from a number of technical problems during the later stages of its development and early operational roles, but became one of the most versatile combat aircraft of the war. Like a number of other Luftwaffe bombers, it was used successfully as a bomberdive bombernight fightertorpedo bomberreconnaissance aircraftheavy fighterand even, during the closing stages of the conflict in Europe, as a flying bomb. (https://en.wikipedia.org/wiki/Junkers_Ju_88)

Losses

Losses in Corfu island:

  • Ju 88 werk # 5277 which belonged to LG 1 – Lehrgeschwader 1 (Demonstration Wing 1), where on June 26, 1941 made an emergency landing due to damage.
  • Ju 88 A4, Werk # 3684 (B3+RL) , KG54. On Aug.21, 1942 shot down by flak into the sea of Corfu island. Jan 1942 – Stab, I and III Gruppe formerly KGr 806 (Küstenfliegergruppe 806 /Kampfgruppe 806) transferred to Catania (Sicily) at the beginning of the month. Commenced operations against Malta, flights to North Africa and anti-shipping strikes over the Med.

Ju 88D-1 variant based on Ju 88 A-4. Improved variant. Longer wingspan, due to redesigned wingtips. Stronger defensive armament. Power provided by Jumo 211 J-1 or J-2 engines (1410 hp)driving wooden bladed propellers. Reinforced undercarriage. Provision for four external bomb racks.

Junkers- Ju 88

Junkers- Ju 88

Reggiane Re.2002 – Corfu Island

Aviation Archaeology in Greece



By : Pierre Kosmidis

http://pierrekosmidis.blogspot.gr

Rare Reggiane Re.2002 “Ariete” Italian WW2 fighter aircraft found intact in Corfu Island, Greece



A freediver shot an underwater video of an Italian Reggiane Re.2002 Ariete fighter aircraft, which was found recently in excellent condition in Corfu Island, Greece.
It is just the second WW2 Italian aircraft found in Greece, the other one being a unique SM79 “Sparviero”, in Poros Island, Greece.

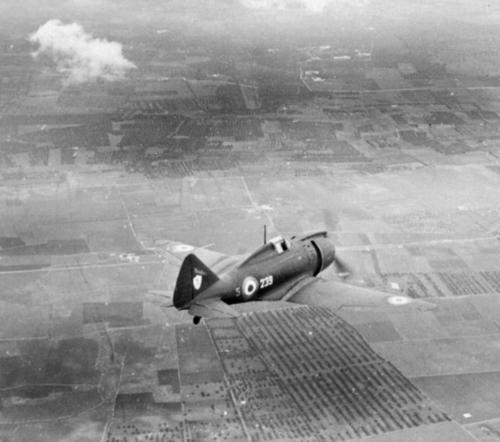

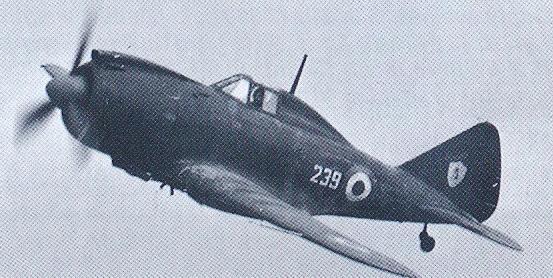

The Reggiane Re.2002 Ariete was an Italian fighter-bomber developed during World War II.

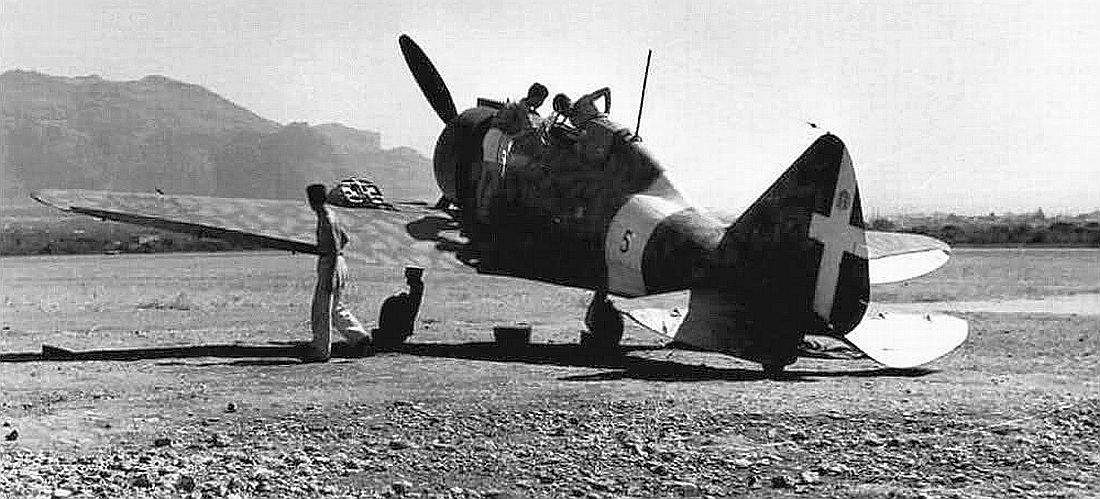

The aircraft was a further development of the Re.2000, with some of the modifications that already had been introduced in the Re.2001.

The aircraft was mainly used by the Regia Aeronautica (Royal [Italian] Air Force), but it also saw limited use with the German Luftwaffe, who used it against the French resistance.

In September 1941, the Italian Air Force ordered 200 aircraft, delivery of which began in March 1942. The aircraft equipped the 5° Stormo and 50° Stormo, although the engine problems hadn’t been fully solved.
The first batch of 100 aircraft were delivered by July 1943, but only part of the second batch was delivered before the armistice with the Allies.
The squadrons equipped with Re.2002s saw a great deal of action with the Allied landings in Sicily although they also suffered many losses.
During the first four days, when the Italian Air Force tried to attack allied ships, 14 aircraft were destroyed by British Spitfire Mk Vs.
Allied bombing raids and strafing of airfields destroyed many aircraft on the ground. Due to the lack of fuel, the Re.2002s were only used sporadically, often equipped with three 250 kg or 100 kg bombs.
Some of the last skirmishes took place on September 3, 1943, when the British 8th Army landed at Calabria. Fifteen Re.2002s from 5° Stormo attacked the landing force. Three pilots were killed; among them was Giuseppe Cenni, the commander of the unit.
A Reggiane Re 2002 at Taliedo in early 1945, bearing German markings in preparation for delivery to a German Luftwaffe Schlachtgruppe.
The Germans had shown interest in buying 300 Re.2002s before the Armistice.
They planned to use the German produced BMW 801 radial engine in order to eliminate the deficiencies with the Piaggio engine, but Reggiane could not satisfy the demand, and none were delivered.
However, some 40 “factory-fresh” Re.2002s along with 20 aircraft requisitioned from operational stocks were taken over by the Germans after the Italian armistice, and used against the French resistance.
Some Re.2002s were used by units that fought on the Axis side after the Italian Government surrendered to the Allies.



Heinkel-He.111Leros Island

Aviation Archaeology in Greece









Under Construction….

Aviation archaeology Greece



Junkers – Ju 52 Maleme – Crete

Aviation Archaeology in Greece







Συντρίμμια αεροσκάφους Ju52 βρέθηκαν στη θαλάσσια περιοχή του Μάλεμε στα Χανιά. Τα συντρίμμια βρίσκονται κοντά στην ακτή, διάσπαρτα σε ακτίνα 150 μέτρων.

Aircraft debris (Junkers 52) found in the sea area of Maleme, Chania. Shot down during the Battle of Crete, 1941.



aviation-archaeology-maleme_Crete





aviation-archaeology-maleme_Crete1

 Τα συντρίμμια προέρχονται από το Ju52 (φωτο) το οποίο είχε προσθαλασσωθεί στην περιοχή στη διάρκεια της Μάχη της Κρήτης.
Debris derived from the Ju52 (photo) which was ditching in the sea area of Maleme during the Battle of Crete.
aviation-archaeology-maleme_Crete-Ju52-_1
Προσθαλάσσωση Ju-52 στην περιοχή Μάλεμε, Χανιά Ditching Ju-52, Maleme Crete – 1941



Μετά τον πόλεμο το αεροπλάνο διαλύθηκε με αποτέλεσμα να έχουν απομείνει στην ευρεία περιοχή διάσπαρτα μικρά μέρη του αεροσκάφους.

aviation-archaeology-maleme_Crete-Ju52





enlish flag Aircraft debris (Junkers 52) found in the sea area of Maleme, Chania. Shot down during the Battle of Crete, 1941.

The Ju 52/3m with a 19 meters length and wing area 110m2, was operated by the German Luftwaffe as a troop and cargo transport aircraft, medium bomber, could carry goods weighing two tons or 18 soldiers.
The Junker 52 in 17 variations, was the main transport aircraft of the Germans during WW II.



Ju-52 at  Kalamaki

Ju-52 at Kalamaki – Greece

The Ju52 was used for dropping paratroopers in the Battle of Crete in 1941 , the first major paratroopers enterprise in history, and in the battle for the conquest of Leros in 1943.

Unternehmen-Merkur-Junkers-Ju-52-3mg4e-KGrzbV106-on-Maleme-AF-Crete-1941-01

Unternehmen Merkur-Junkers Ju-52-3mg4e-KGrzbV106 on Maleme,Crete 1941



It is estimated that in the Battle of Crete alone 370 aircraft were shot down.

During this period, 1941 – 1943, 175 aircrafts of Junker 52 units operating in Greece have been lost or destroyed.

Aerial Bomb AN-M64

Aviation Archaeology in Greece





Έρευνα – Επιμέλεια κειμένου: Νίκος Καρατζάς



Greek flag Στη διάρκεια ερευνητικών καταδύσεων στα «Ναρκοπέδια Σαρωνικού» εντοπίστηκαν νότια της νησίδας Πατρόκλου (Γαϊδουρονήσι) δυο βόμβες ΑΝ-Μ64, τύπου G.P.(General Purpose) αμερικάνικης κατασκευής. Από τις βόμβες έχει αποκολληθεί το ουραίο τμήμα το οποίο και εντοπίστηκε σε κοντινή απόσταση.

Aviation Archaeology Greece _aquatec.gr



Οι AN-M64 χρησιμοποιήθηκαν σαν βόμβες γενικής χρήσης 500lb, με εκρηκτικό φορτίο που αποτελούνταν από 267 lbs TNT ή 274 lbs “Σύνθεση Β”. Ήταν βαμμένη σε χρώμα χακί με μια κίτρινη ρίγα για τη σήμανση του κέντρου βάρους.

Aviation Archaeology Greece _aquatec.gr

Το ελάχιστο ασφαλές ύψος ρίψης ήταν τα 2500 πόδια. Στα έγγραφα της USAAF αναφέρεται η χρήση της AN-M64 σε στόχους όπως σιδηροδρομικές γραμμές, γέφυρες, μικρά σκάφη, αποβάθρες.

M64-bombdata

Βόμβες ΑΝ-Μ64 έφεραν βομβαρδιστικά αεροσκάφη τύπου Β-17, Β-24 καθώς και Β-26 Marauder.

b17-loading-bombs-into-bay-

Από τα αρχεία βρέθηκαν δυο επιθέσεις αμερικάνικων αεροσκαφών εναντίον γερμανικών στόχων που να δικαιολογούν την παρουσία των βομβών στο σημείο. Η πρώτη επίθεση προέρχεται από το Ημερολόγιο Πολέμου της 21. U_Jägerflottille και αναφέρεται στον βομβαρδισμό των πλοίων BULGARIA και DRACHE στα νότια του Σουνίου από αεροσκάφη Bristol Blenheim την 3.1.1943.

Από τα αρχεία του German Naval Group Command South αναφέρεται επίθεση από αεροσκάφη Vikers Welligton
ενώ άλλη αναφορά σαν αεροσκάφη επιδρομής αναφέρονται τα B-26 Marauder όπου στην συγκεκριμένη επιδρομή καταρρίφθηκε
το Β-26 FK375/D ‘Dominion Revenge’ c/n 41-7396. http://aviationarchaeology.gr/?p=196

report







Aviation Archaeology Greece

























Η δεύτερη αναφέρεται σε επιδρομή βομβαρδισμού του Λιμένα Πειραιώς και του αεροδρομίου Χασάνι στις 17.11.1943 από Β-17 με πορεία προς το στόχο επάνω από το Λαγονήσι και εγκατάλειψη επάνω από την Πελοπόννησο.

Καταδυτική ομάδα:

  • Αρετή Κομηνού
  • Τάσος Χατζηλιάδης
  • Παναγιώτης Βλέτσας
  • Τάσος Τσαλαβούτας
  • Κώστας Μιχάλαινας
  • Γιώργος Κολίκης
  • Αποστόλης Κυπραίος
  • Νίκος Καρατζάς



enlish flagThe American version of the 500 lb general purpose bomb was the AN-M64. It’s explosive charge consisted of either 267 lbs of TNT, 262 lbs of Amatol, or 274 lbs of Composition B. The AN-M64 was painted olive drab with a 1″ yellow stripe marking the center of gravity, with a stripe around the nose and rear of the bomb. It was 57″ long and 14″ in diameter with a 0.3″ thick steel casing.
The minium safe drop altitude listed for the AN-M64 was 2500 feet. USAAF documentation listed target examples of: “Steel railroad bridges, subways, concrete docks, light cruisers”.

aerial-bombs

http://www.303rdbg.com/bombs.html

The General Purpose (GP) bombs used in the early missions were fitted with quarter second delay tail fuses with an extra tenth of a second fuse in the nose. In a report in December 1942, after the raid on Lille, it was calculated that 30 percent of the bombs dropped had failed to explode
because the arming mechanisms had frozen up after being exposed the damp conditions on the airfields overnight. Standard Operating Procedure was soon changed so that fuses were installed just before take off. Eventually, to avoid accidents in landing, fuses were to be inserted only when the bombs
were securely fixed into the aircraft.

Saronic 13_12_2015
In 1943, a new set of GP bombs were produced: the M57 250lb, M64 500lb, M65 1000lb and M66 2000lb. These accounted for most of the bombs dropped in the final year of the war. In January 1945, experts recommended 250lb GP bombs to be used against synthetic oil plants,
ammunition dumps and oil storage facilities. the 100lb bomb was recommended for attacking railway yards and runways.

The team:

  • Areti Kominou (photos)
  • Nikos Karatzas
  • Tasos Hatziliadis
  • Panagiotis Vletsas
  • Tasos Tsalavoutas
  • Kostas Michalenas
  • Tolis Kipreos
  • George Kolikis









B-24 Liberator Losses in Greece 1942-1945

Aviation-Arcaeology-logo





Research: Manolis Bardanis
info@naxosdiving.com



enlish flag The list refers to aircraft type Liberator B-24 which lost in the Greek territory and its limits. The collection of data was based on documents from several Missing Air Crew Reports (MACR), and Operational Record Books (ORB) of the RAF, SAAF and USAAF, as well as additional information from the internet and the literature mentioned below.
Where it was possible information cross checked with claims by German pilots, whose names and units belonging are recorded in the list.
Perhaps the list is not complete and any new information that arises will be added to it.
Certainly some mistakes are inevitable and hopefully instructions and data from the reader will help to identify and correct.

Losses relating to aircraft of the following units:
RAF: 40Sqn, 160Sqn, 178Sqn. 214Sqn.
SAAF: 31Sqn, 34Sqn.
USAAF: 8thAF/44BG/67BS, 8thAF/389BG/567BS, 9thAF/93BG/329BS, 9thAF/98BG/343BS, 9thAF/98BG/415BS, 12thAF/376BG/512BS,
12thAF/376BG/513BS, 12thAF/376BG/514BS, 15thAF/376BG/514BS, 15thAF/461BG/767BS, 15thAF/485BG/829BS.

b24-liberator

Επιμέλεια: Μανώλης Μπαρδάνης
info@naxosdiving.com

Greek flagΟ κατάλογος αφορά σε αεροσκάφη τύπου B-24 Liberator που απωλέσθηκαν στην Ελληνική επικράτεια.
Η περισυλλογή των στοιχείων βασίστηκε στα ΑΒ serials στα Operational Record Books (ORB) και σε αρκετές πληροφορίες από το διαδίκτυο και την βιβλιογραφία που αναφέρεται.

Επίσης όπου ήταν δυνατόν οι πληροφορίες διασταυρώθηκαν με τις καταρρίψεις που φέρονται να έκαναν οι Γερμανοί πιλότοι, τα ονόματα των οποίων καθώς και οι μοίρες που ανήκαν, μαζί με κάποια ακόμη στοιχεία καταγράφηκαν στον κατάλογο.
Πιθανόν ο κατάλογος να μην είναι πλήρης και κάθε νέα πληροφορία που θα προκύπτει θα προστίθεται σε αυτόν.
Οπωσδήποτε κάποια λάθη είναι αναπόφευκτα και ευελπιστούμε σε υποδείξεις και στοιχεία από τον αναγνώστη προκειμένου να εντοπιστούν και να διορθωθούν.

Συνοπτικά οι απώλειες αφορούν σε αεροσκάφη των μοιρών:

RAF: 40Sqn, 160Sqn, 178Sqn. 214Sqn.
SAAF: 31Sqn, 34Sqn.
USAAF: 8thAF/44BG/67BS, 8thAF/389BG/567BS, 9thAF/93BG/329BS, 9thAF/98BG/343BS, 9thAF/98BG/415BS, 12thAF/376BG/512BS,
12thAF/376BG/513BS, 12thAF/376BG/514BS, 15thAF/376BG/514BS, 15thAF/461BG/767BS, 15thAF/485BG/829BS.

H εργασία σε μορφή PDF

PDF file                                                                          B-24-Liberator-losses-in-Greece-1942-1945

Arado Ar 196, Aegean Sea

Aviation-Arcaeology-logo



Γερμανικό αεροσκάφος Arado Ar196 το οποίο χάθηκε στις 28 Φεβρουαρίου 1944, “πιάστηκε” στα δίχτυα ψαράδων σε βάθος 480 μέτρων στα νερά του Αιγαίου μεταξύ Νάξου και Ικαρίας. Σύμφωνα με το βιβλίο του Βύρωνα Τεζαψίδη  “The German Luftwaffe in Greece in World War II” το αεροσκάφος πραγματοποίησε αναγκαστική προσγείωση μετά από μηχανική βλάβη κοντά στο νησί της Ικαρίας όπου και βυθίστηκε.

Aviation-Archaeology-Arado-_piraeus-port

An Arado Ar 196 at the port of Piraeus (Skaramangas), Greece



By Pierre Kosmidis

 enlish flag

An Arado Ar 196 lost in 1944, recovered from a depth of 480 metres in the Aegean Sea, Greece
ARADO

Arado Ar 196 seaplane

A German Arado Ar 196 seaplane, which was lost on February 28, 1944, at a depth of about 480 meters between Naxos and Ikaria islands in the Aegean Sea, Greece, was the unexpected catch of a fishing boat, the “Fearless II”.

Arado-196-

The cockpit, instruments and pilot’s seat

Surprisingly, Thanasis Sorokos the captain of the trawler found that something heavy was entangled in their nets.

When raised, they found that part of the fuselage, the engine and a wing of the seaplane, with the German cross still visible, returned from the abyss of the Aegean, carrying nuggets of the dramatic history of the Second World War as it unfolded in Greece.

Aviation-archaeology-greece-_-Arado

The engine of the aircraft, still leaking oil, after 70+ years at sea

The identity of the airplane was confirmed thanks to the strenuous efforts of a distinguished researcher and writer.

According to Byron Tesapsides, who published his book “The German Luftwaffe in Greece in World War II”, an Arado 196 made ​​an emergency water landing due to mechanical damage and later sank close to the island of Ikaria.

byron_-_luftwaffe

The German Luftwaffe in Greece in World War II



                                          This is the only reference in German seaplane records for loss of that type, so it is highly likely that it is the No. 216 model A3

Arado Ar 196: 526 built, 3 survive today

Just three Arado Ar 196 are preserved until today from the 526 that came off the production line.

Two are exhibited in the US and one in Bulgaria, an ally of the nazis during the Second World War.

In Greece Arados were mainly used for reconnaissance and convoy cover in the Aegean. The most notable success was the capture of a British submarine, the HMS Seal, in the North Sea near Denmark in 1940.

Arado-196-_2

The Arado Ar 196 is currently waiting patiently for its restoration at the Hellenic Air Force Museum, Tatoi, Athens

Aircraft Engines – Crete

Aviation-Arcaeology-logo



Οι κινητήρες βρίσκονται στον Άγιο Νικόλαο – Κρήτη, σε μικρή μεταξύ τους απόσταση και σε βάθος 20 μέτρων. Η φωτογραφική αποτύπωση πραγματοποιήθηκε από την ομάδα NGUE ενώ η ταυτοποίηση από τους Μανώλη Μπαρδάνη και Νίκο Καρατζά.

Ο πρώτος πρόκειται για κινητήρα BMW 132 radial 9 cyl, από τους βασικούς τύπους κινητήρα που υποστήριζαν τα αεροσκάφη Junkers 52. Ο δεύτερος κινητήρας πιθανολογείται ότι πρόκειται για Bristol Pegasus. Κινητήρα Bristol Pegasus φέραν πολλά συμμαχικά αεροσκάφη όπως επίσης και κάποια Ju 52 στους κινητήρες πτερυγίων.

Στην ευρύτερη περιοχή δεν υπήρχαν υπόλοιπα συντρίμμια αεροσκάφους. Αυτό ενισχύει το σενάριο ότι οι κινητήρες βρέθηκαν στο σημείο μετά από απόρριψη (φερτά).



BMW-132T-2-web





Bristol

Rolls-Royce Merlin

Aviation-Arcaeology-logo



Στις αρχές της δεκαετίας του 1930, η Rolls-Royce ξεκίνησε την υλοποίηση του προγράμματος που αφορούσε την ανάπτυξη αεροκινητήρων μιας και οι ανάγκες για έναν κινητήρα μεγαλύτερο από 21 λίτρων τους (1.296 cu in), Kestrel που είχε χρησιμοποιηθεί με μεγάλη επιτυχία συνεχώς αυξανόταν . Οι εργασίες βασίστηκαν στη δημιουργία κινητήρα 1100 hp (820 kW) γνωστός ως PV-12,  (12-κύλινδρο). Το PV-12 δοκιμάστηκε στις 15 Οκτωβρίου του 1933 ενώ πέταξε για πρώτη φορά προσαρμοσμένος σε ένα διπλάνο Hawker Hart στις 21 Φεβρουαρίου 1935.  Το Hawker Hart στη συνέχεια παραδόθηκε στη Rolls-Royce, όπου χρησιμοποιήθηκε ως πλατφόρμα δοκιμών των κινητήρων Merlin, ολοκληρώνοντας πάνω από 100 ώρες πτήσης με τις μηχανές Merlin C και Ε.

Aviation-Archaeology-Greece-ROLLS-ROYCE-MERLIN-60-AERO-ENGINE

Το 1935, το Βρετανικό Υπουργείο Αεροπορίας εξέδωσε προδιαγραφές για τα νέα μαχητικά αεροσκάφη με ελάχιστη ταχύτητα αέρα 310 mph (500 χλμ/ώρα).  Είδη είχαν αναπτυχθεί τα σχέδια Supermarine Spitfire και Hawker Hurricane.  Και οι δύο τύποι αεροσκαφών είχαν σχεδιαστεί πάνω στον κινητήρα  PV-12 και ήταν τα πιο σύγχρονα βρετανικά μαχητικά. Η παραγωγή για τα δύο αεροσκάφη ξεκίνησε το 1936, ενώ για την ανάπτυξη του PV-12 δόθηκε απόλυτη προτεραιότητα με τη χρηματοδότηση της κυβέρνησης.

Η Rolls-Royce ονόμασε τον κινητήρα Merlin, όνομα που προέρχεται από γεράκι το οποίο ζει στο Βόρειο Ημισφαίριο (Falco columbarius)

Ο Rolls-Royce Peregrine 700 hp (520 kW) και ο Rolls-Royce Vulture 1,700 hp (1,300 kW) 42-litre (2,560 cu in) που αναπτύχθηκε λίγο πριν από τον πόλεμο προστέθηκαν στην γκάμα της εταιρείας. Ο Rolls-Royce Vulture επρόκειτο να χρησιμοποιηθεί σε μεγαλύτερα αεροσκάφη, όπως το Avro Manchester.

Παρά το γεγονός ότι ο Rolls-Royce Peregrine φαινόταν να αποτελεί ένα ικανοποιητικό σχέδιο κινητήρα, δεν κατάφερε ποτέ πλησιάσει τις προσδοκίες των κατασκευαστών. Ως αποτέλεσμα, ο κινητήρας χρησιμοποιήθηκε μόνο σε δύο αεροσκάφη το μαχητικό Westland Whirlwind και σε ένα από τα πρωτότυπα Gloster F.9.  Ο Rolls-Royce Vulture είχε τοποθετηθεί στο βομβαρδιστικό Avro Manchester, αλλά αποδείχθηκε αναξιόπιστος στην υπηρεσία και η προγραμματισμένη χρήση στα Hawker Tornado ακυρώθηκε. Αποτέλεσμα η τροποποίηση του Merlin με ώθηση 1.500 hp (1.100 kW). Ο Rolls-Royce Peregrine και Rolls-Royce Vulture ακυρώθηκαν το 1943. Μέχρι τα μέσα του 1943 ο Merlin αντικαταστάθηκε σταδιακά από τον μεγαλύτερο Rolls-Royce Griffon. Ο Griffon ενσωμάτωσε πολλές σχεδιαστικές βελτιώσεις και τελικά αντικατέστησε τον Merlin.

rolls royce merlin-griffon brochure



rollsroyceengines1rollsroyceengines2 rollsroyceengines3 rollsroyceengines5 rollsroyceengines6















Aero engines

The companys first aero engine was the Eaglebuilt from 1914Around half the aircraft engines used by the Allies inWorld War I were made by Rolls - RoyceBy the late 1920saero engines made up most of Rolls-Royces business.

Henry Royces last design was the Merlin aero enginewhich came out in 1935although he had died in 1933Thiswas developed after the R enginewhich had powered a record-breaking Supermarine S.6B seaplane to almost400 mph in the 1931 Schneider TrophyThe Merlin was a powerful V12 engine and was fitted into many World WarII aircraft: the British Hawker HurricaneSupermarine Spitfirede Havilland Mosquito (two engine), Avro Lancaster(four engine), Vickers Wellington (two engine); it also transformed the American P51 Mustang into possibly the bestfighter of its timeits Merlin engine built by Packard under licenceOver 160,000 Merlin engines were producedTheMerlin crossed over into military vehicle use as the Meteor powering the Centurion tank among others.

Rolls - Royce came into jet turbines through an exchange of assets with Rover and in the post World War II periodRolls Royce made significant advances in gas turbine engine design and manufactureThe “Dart” and “Tyneturboprop engines were particularly importantenabling airlines to cut times for shorter journeys whilst jet airlinerswere introduced on longer servicesThe Dart engine was used in ArgosyAvro 748FriendshipHerald andViscount aircraftwhilst the more powerful Tyne powered the AtlantiqueC-160 and Vanguardand the SR-N4hovercraftMany of these turboprops are still in service.

Amongst the jet engines of this period was the RB163 Speywhich powers the Hawker Siddeley TridentBAC One-ElevenGrumman Gulfstream II and Fokker F28.

During the late 1950s and 1960s there was a significant rationalisation of all aspects of British aerospace and thisincluded aero engine manufacturersculminating in the merger of Rolls - Royce and Bristol Siddeley in 1966 (BristolSiddeley had itself resulted from the merger of Armstrong Siddeley and Bristol in 1959). Bristol Siddeleywith itsprincipal factory at Filtonnear Bristolhad a strong base in military enginesincluding the OlympusViperPegasusand Orpheus

They also manufactured the Olympus 593 Mk610 for Concorde.

Model

  • Rolls-Royce Trent
  • Rolls-Royce AE 1107C-Liberty
  • Rolls-Royce AE 2100
  • Rolls-Royce AE 3007
  • Rolls-Royce BR700
  • Rolls-Royce BR701
  • Rolls-Royce BR710
  • Rolls-Royce BR715
  • Rolls-Royce RB.163
  • Rolls-Royce RB.168
  • Rolls-Royce RB.183 Tay
  • Rolls-Royce RB.203 (2nd use of Trent)
  • Rolls-Royce RB.207
  • Rolls-Royce RB.211
  • Rolls-Royce RB.213
  • Rolls-Royce RB.401
  • Rolls-Royce 250
  • Rolls-Royce 501
  • Rolls-Royce F113 (Spey Mk.511)
  • Rolls-Royce F126 (Tay Mk.611 / 661)
  • Rolls-Royce F137 (AE3007H)
  • Rolls-Royce F402 (Pegasus)
  • Rolls-Royce J99
  • Rolls-Royce XV99-RA-1
  • Rolls-Royce T56 (T501-D)
  • Rolls-Royce T68
  • Rolls-Royce T406

Rolls-Royce/Turbomeca

Source:Gunston

  • Rolls-Royce/Turbomeca Adour/F405
  • Rolls-Royce/Turbomeca RTM322

Rolls-Royce/SNECMA

  • Rolls-Royce/Snecma Olympus 593
  • Rolls-Royce/SNECMA M45H





Book1
